闸门、启闭机吊装施工方案 一、 工程概况 排水涵闸布置在东西侧堤上，具体位置1#围区西侧堤桩号W0+600；2#围区东侧堤桩号E0+400，分别通过北六滧、北八滧水闸外港汊排水，结构形式为单孔3m*2m的排水涵闸，由内河连接段、进水池、洞身、消力池、海漫、防冲槽等组成，闸室底板高程0.5m； 本工程金属结构安装主要包括：闸门安装、启闭机安装。闸门为铸铁闸门，尺寸3000mm*2000mm，总重约1.8T；启闭机启闭力为100KN。（详见附图一）。闸门、启闭机均按设计要求选取具有相关资质厂家定做，经检验合格后运至现场。 附图一：闸门结构设计图
二、闸门及启闭机安装程序及方法 1、安装前准备 闸槽混凝土凿毛，露出预埋的钢筋。 控制点线的测放，统一使用水工建筑使用的控制线，闸门安装基准线

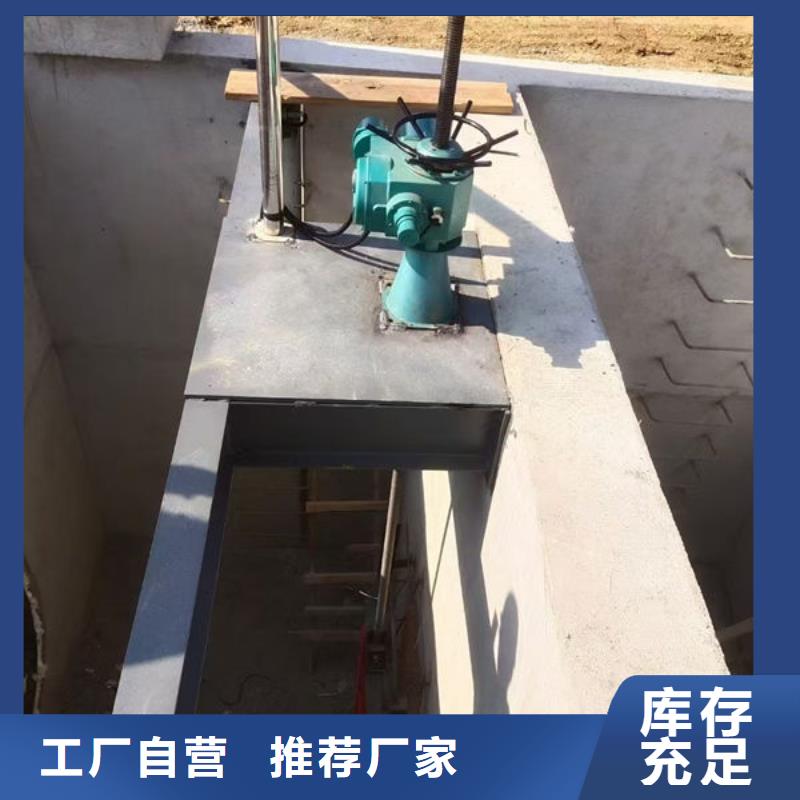

有：闸孔中心线，底槛、门楣高程控制线。所有中心线、点、高程均用红油漆标注在可以引用且不易破坏的位置，采用清楚的标志并加以警示、保护。蓶鷙;晥9 ? 材料及工具：5t卷扬机1台、电焊机1台、测量仪器（全站仪、水准仪各1台） 人员准备：起重工1人、电焊工1人、劳力工10人、技术人员4人布 2、安装程序及方案 2.1闸门安装 2.1.1安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙， 2.1.2对所有的工作表面进行清理，门槽范围内影响闸门安全运行的外露物必须清除干净，并对埋件的最终安装精度进行复测，作好记录并报监理人。 2.1.3闸门利用滚杠、卷扬机牵引由孔口至闸室内，再利用预埋锚钩，用滑轮组、卷扬机起吊闸门及支铰臂，下部用方木支垫，按设计要求定位安装。 2.1.4闸门安装焊缝的焊接，应尽量避免仰焊，难于避免时，必须由具备相应资格的合格焊工施焊。 2.2启闭机安装 3 2.2.1启闭机采用现场的起重设备进行吊装，按制造厂提供的图纸和技术说明书要求进行安装、调试和试运转。安装好的启闭机，其机械性能和电气设备等的各项性能符合施工图纸及制造厂技术说明的要求。 2.2.2将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。 2.2.3相关技术要求如下表所示： 序号 检测项目 允许偏差（mm）
1 机身纵横向中心线 ±2 2 高程
±5 3 螺杆垂直度
0.2% 4 机座与基础板接触间隙 ≤0.5 2.3、试验 闸门安装好后应做无负荷试运行检查，检查手摇部分转动是否灵活、平稳、无卡阻，手摇两用机构的电气锁闭装置是否可靠；转动机构运行平稳，升降方向无其他异常声音；
水库用铸铁闸门及螺杆启闭机的安装方法
1、土建工程的配合
铸铁闸门安装前的土建工程一期砼预留闸槽宽为不小于600mm，深度不小于250mm为宜，以保证二期砼的锚固厚度，预埋钢筋（或锚固板）的埋设如下图所示。
2、铸铁闸门的安装
为了保证铸铁闸门的安装质量，以达到满意的止水效果，一般采用整体式安装，即将闸板和闸框组装在一起锁定后进行一次性安装。
2.1、吊装
吊装前要检查闸板与闸框是否锁定牢固，以保证在闸门吊装过程中不致滑落，要轻吊轻放。吊装就位后进行水平和竖直调整。
2.2、闸门框与闸槽内预埋钢筋（或锚固板）的焊接
将拉结钢筋与闸框上的螺栓孔拧牢后与闸槽内预埋的锚固钢筋（或锚固板）焊接牢固，在焊接过程中要保证闸门的竖直度和水平度，安装时要保证闸门底槛上平面与渠底上平面一致，门楣处要保证闸板顶部止水面与闸框门楣充分接触，以保证止水效果。保证的措施：底槛和两边闸框的拉结钢筋与一期砼内的预埋锚固筋（或锚固板）焊接完成后，在门楣处用螺栓顶住门楣框后部与一期砼门楣部砼面上，用螺母进行调整，待闸板止水面与闸框平面充分接触后再焊接拉结和锚固钢筋。
2.3、二期砼的浇筑
铸铁闸门二期砼的浇筑很重要，一定要将框体部分浇筑在砼里，才能保证闸门的正常使用。（二期砼的浇注见下图）
应特别注意的是：在二期砼的浇筑过程中千万不要让砂浆注入到闸槽里去，这样会将闸门和砂浆凝固在一起，使闸门无法正常启闭，若强行启闭将会把闸门拉坏而无法使用。所以，在二期砼初凝前一定要对流入闸槽内的水泥砂浆进行清理。以保证闸门在闸槽内上下运行自如。
